Đồng hành cùng ngành điện lực, góp phần xây dựng các công trình, dự án điện... Có thể nói dây, cáp điện là những sản phẩm không thể thiếu trong cuộc sống.
Hệ thống đường điện phải an toàn là điều luôn phải đặt lên hàng đầu, việc đi đường dây cũng như lắp đặt các thiết bị điện cần phải được bố trí một cách khoa học, an toàn cao và theo đúng tiêu chuẩn đề ra.
CẤU TẠO DÂY ĐIỆN 1.5
Tiết điện: 1.5mm2
- Ruột dẫn điện: Đồng (copper: Cu) hoặc nhôm (aluminum: Al)
- Lớp cách điện: PVC hoặc XLPE
- Chất độn: sợi PP (Polypropylen)
- Băng quấn: băng không dệt
- Lớp vỏ bọc trong: PVC hoặc PE
- Giáp kim loại bảo vệ: DATA, DSTA, SWA…
- Lớp vỏ bọc ngoài: PCV, PE hoặc HPPE…
PHÂN LOẠI DÂY
• Phân loại theo kết cấu ruột dẫn:
- Dây điện dân dụng ruột dẫn cứng (một sợi cứng hoặc 7 sợi bện lại)
- Dây điện dân dụng ruột dẫn mềm (nhiều sợi mềm bện lại với nhau)
• Phân loại theo số ruột dẫn điện:
- Dây đơn: Cu/PVC 1x1.5mm2
- Dây đôi: Cu/PVC/PVC 2x1.5mm2
- Dây ba ruột dẫn: Cu/PVC/PVC 3x1.5mm2
• Phân loại theo hình dạng vỏ bọc:
- Dây dân dụng bọc tròn
- Dây dân dụng dạng oval
- Dây dân dụng bọc dính cách (dây sup)…

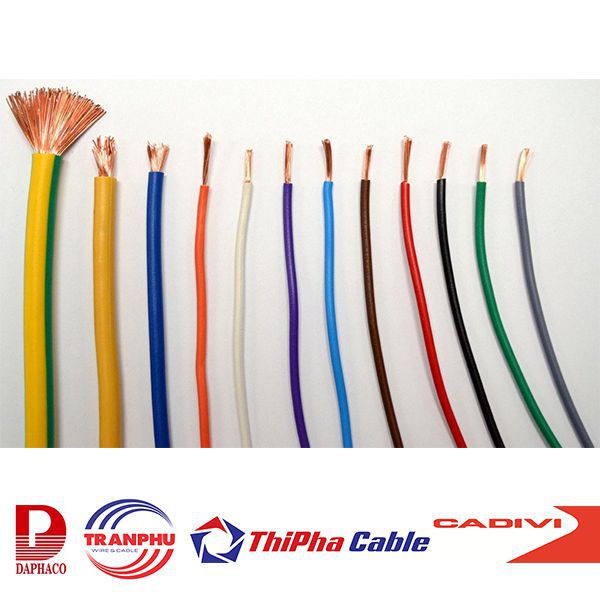

Ý NGHĨA MÀU DÂY ĐIỆN
Mỗi màu dây điện dân dụng khác nhau phục vụ cho mục đích khác nhau. Hiện nay có 2 bản tiêu chuẩn phổ biến nhất đó là tiêu chuẩn IEC và tiêu chuẩn USNEC.
*Quy ước màu dây điện dân dụng theo tiêu chuẩn IEC
– Điện AC: Tiếp đất: xanh lá – vàng. Trung tính : xanh dương
– Điện 1 pha: Nóng: đen hay nâu
– Điện 3 pha: pha 1 - nâu, pha 2 - đen, pha 3 - xám
– Điện DC: dương: nâu, âm: xanh dương hoặc xám, bảo vệ tiếp đất: xanh lá – vàng như AC
*Quy ước màu dây điện dân dụng theo tiêu chuẩn Mỹ USNEC :
– Điện AC: nối đất xanh lá – vàng, hoặc xanh lá. Trung tính: trắng hay xám
– Điện 1 pha: nóng: đen hay đỏ
– Điện 3 pha: pha 1 - đen hay nâu, pha 2 - đỏ hay cam, pha 3 - xanh dương hay vàng
– Điện DC: dương - đỏ, âm - trắng hoặc đen
Bảng màu dây điện mới theo IEC 60446 sẽ theo các màu: nâu, đen, xám, xanh dương. Dây PE(nối đất) vẫn theo mẫu cũ trên toàn thế giới.
